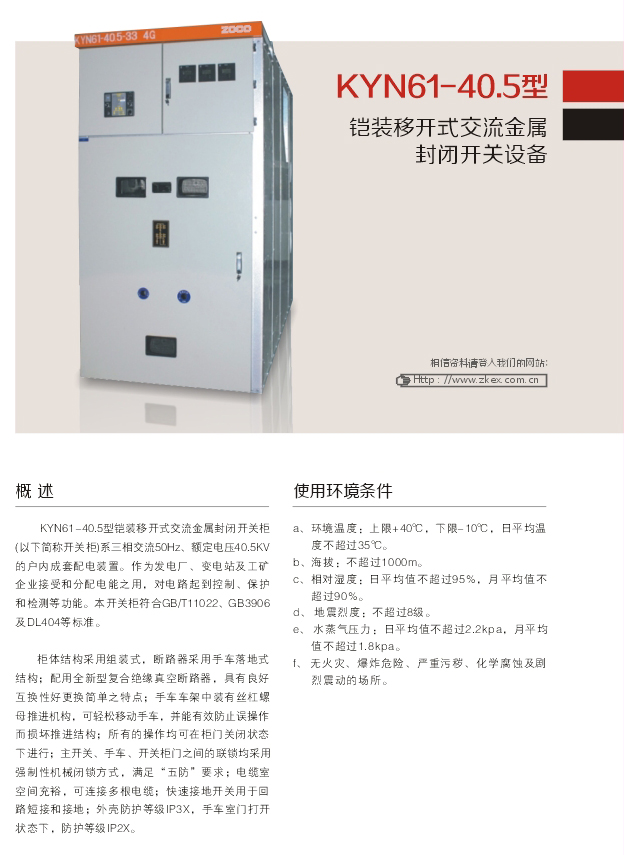

高低壓成套開關柜：KYN61-40.5型鎧裝移開式交流金屬封閉開關設備

柜體結構采用組裝式，斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器，具有良好互換性好更換簡單之特點:手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并能有x防止誤操作而損壞推進結構;所有的操作均可在柜門關閉狀態.下進行;主開關、手車、開關柜門之間的聯鎖均采用強制性機械閉鎖方式，滿足“五防” 要求;電纜室空間充裕，可連接多根電纜;快速接地開關用于回路短接和接地;外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X。

使用環境條件：

1.環境溫度:上限+40C，下限- 10C，日平均溫度不超過35°C。

2.海拔:不超過1000m。

3.水蒸氣壓力:日平均值不超過2.2kpa，月平均.值不超過1.8kpa。

4.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。

5.相對濕度:日平均值不超過95%，月平均值不超過90%。

6.地震烈度:不超過8級。

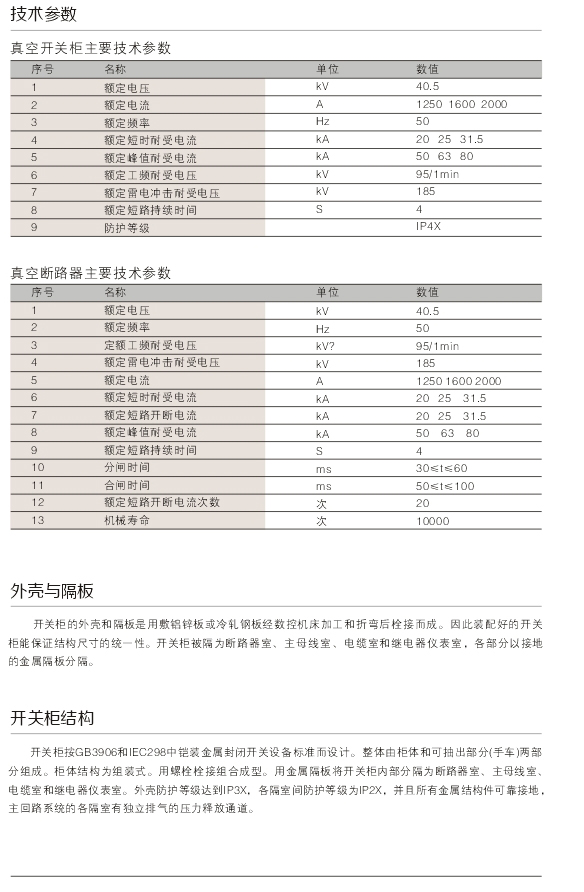

外殼與隔板

開關柜的外殼和隔板是用敷鋁鋅板或冷軋鋼板經數控機床加工和折彎后栓接而成。因此裝配好的開關柜能保證結構尺寸的統一性。 開關柜被隔為斷路器室、主母線室、電纜室和繼電器儀表室，各部分以接地的金屬隔板分隔。

高低壓成套開關柜的結構:

開關柜按GB3906和IEC298中鎧裝金屬封閉開關設備標準而設計。整體由柜體和可抽出部分(手車)兩部分組成。柜體結構為組裝式。用螺栓栓接組合成型。用金屬隔板將開關柜內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X，各隔室間防護等級為IP2X，并且所有金屬結構件可靠接地.主回路系統的各隔室有獨立排氣的壓力釋放通道。
