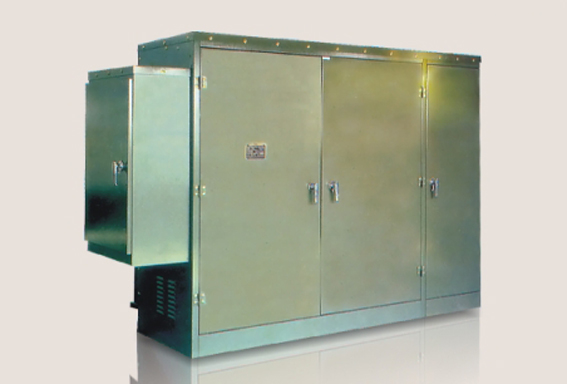

預裝式箱式變電站，包括箱體，所述箱體內設有變壓器室、高壓室和低壓室，所述箱體采用不銹鋼板制成，所述變壓器室位于所述箱體內的一側，所述高壓室和低壓室平行設置于所述箱體內的另一側，所述變壓器室、高壓室和低壓室共同形成“品”字型結構。本實用新型體積小、節省安裝空間、占地面積少，而且變壓器固定在一側的基礎臺上，能有x防止箱體變形，變壓器機械穩定性好；同時取消了排風散熱系統，節省電能、降低成本且安全可靠。

一、為什么需要預裝式箱式變電站

為了減小供配電線路路端損失，提高供電電能綜合質量水平，要求將中高壓輸電線路盡量設置在電力負荷中心，甚到采取高壓進戶線路(通常以35kV、10kV為主)直接引入到負荷中心，集中向高層建筑和用電量非常大的工礦、企業進行供電。工程應用中，通常將100kVA～1250kVA，10kV／0.4kV的配電變壓器，置于電力負荷用電中心進行集中供電，尤其是占地面積較小的地方，就需有構筑集高壓受電設備、配電變壓器、以及低壓配電設備等為一體的供配電設施。

二、預裝式箱式變電站分類

按照集中式一體化供配電設施安裝地點，又可以分為戶內和戶外兩種，在制造廠組裝成為成品就通稱為組合變電站，同時為了日常檢修維護方便和提高配電設施綜合使用壽命，又將組合變電站裝設在“目”或“品”字形的箱體內，既而稱為箱式變電站。

三、預裝式箱式變電站技術特點

預裝式箱式變電站具有“美觀”等一系列特點，適用于：“住宅小區、城市公用變、繁華鬧市，城鎮居民聚集區、城市公共配電、路燈配電、工礦”等等，采用除RS485/RS422總線方式之外的GSM無線組網技術和多站管理技術,利用中國電信GSM網絡進行遠程通信管理,可以到運行安全可靠,維護方便、造型美觀等優點,具有體積小、占地面積小、可選擇性大、現場安裝量小、安裝調試周期短,以及隨負荷中心移動等優點。

四、預裝式箱式變電站結構優勢

預裝式箱式變電站是一種把高壓受電開關設備、配電變壓器、以及低壓配電設備按照一定的接線方式組成一體化的工廠預制型戶內外緊湊式變配電裝置，它將高壓引入、變壓、以及低壓配電等功能有機結合起來，具有成套性強、集成自動化程度高、體積小、占地少、供電可靠性高、線損小、送電周期短、對環境適應性強、安裝維護方便、以及外形美觀等優點，在廠礦企業、住宅小區、以及農村變電站工程中發揮非常重要的作用。
