講解礦用一般型開關柜的配置和安裝要點，礦用一般型開關柜是的主要配置，柜內可裝設高壓電器、測量?jī)x表、保護裝置和輔助裝置等，可接受和分配電力，以便啟動和保護大型交流電機。礦用一般型開關柜的安裝程序一般分為基礎預埋、立柜、柜內接線、柜內外的清掃與調試、空載試運行。電氣施工員要熟悉常見基礎頸埋的方式，掌握高壓開關柜安裝工程的施工安裝要點、施工方法和技術要求。

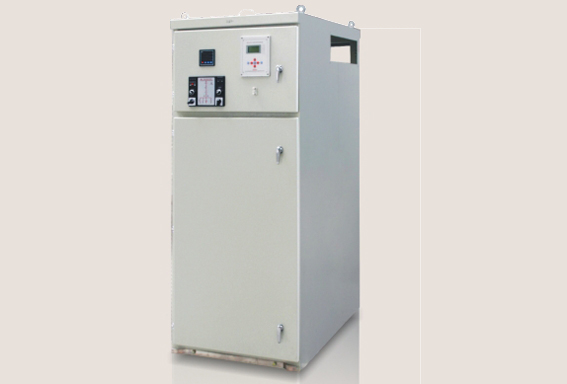

礦用一般型開關柜柜體前上部大門可以安裝各種測量?jī)x表、控制元件以及繼電器等，金屬隔離門裝在一次設備與二次設備間，門上裝有機械聯鎖裝置。一次元件與主母線間有隔板，隔離開關操作手柄裝在柜前左側面板上，打開帶有觀察窗的右下門即可檢修油斷路器和下隔離開關，在上隔離開關前部裝有金屬遮板。
